智慧园区电能质量治理解决方案
1、概述
园区负载比较复杂，大量LED照明、变频器等设备的使用会导致配电系统谐波污染严重，谐波使电能的生产、传输和利用的效率降低，干扰无功补偿电容器正常投切，中线电流过大，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。
为了消除配电系统谐波对配电系统设备的影响，方案配置安科瑞AnSin有源滤波器和AnCos有源无功补偿装置，滤除电网2~31次谐波干扰，提高系统功率因数。
AnSin有源滤波器和AnCos有源无功补偿装置以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。
2、参考标准
JB/T11067-2011 《低压有源滤波装置》
GB/T14549-1993 《电能质量公用电网谐波国家标准》
GB/T 15576-2020《低压成套无功功率补偿装置》
DL/T1216-2019《低压静止无功发生装置技术规范》
《全国民用建筑工程设计技术措施—节能专篇：电气》
《江苏省电力保护条例》
《上海轨道交通无功补偿及谐波治理指导意见》

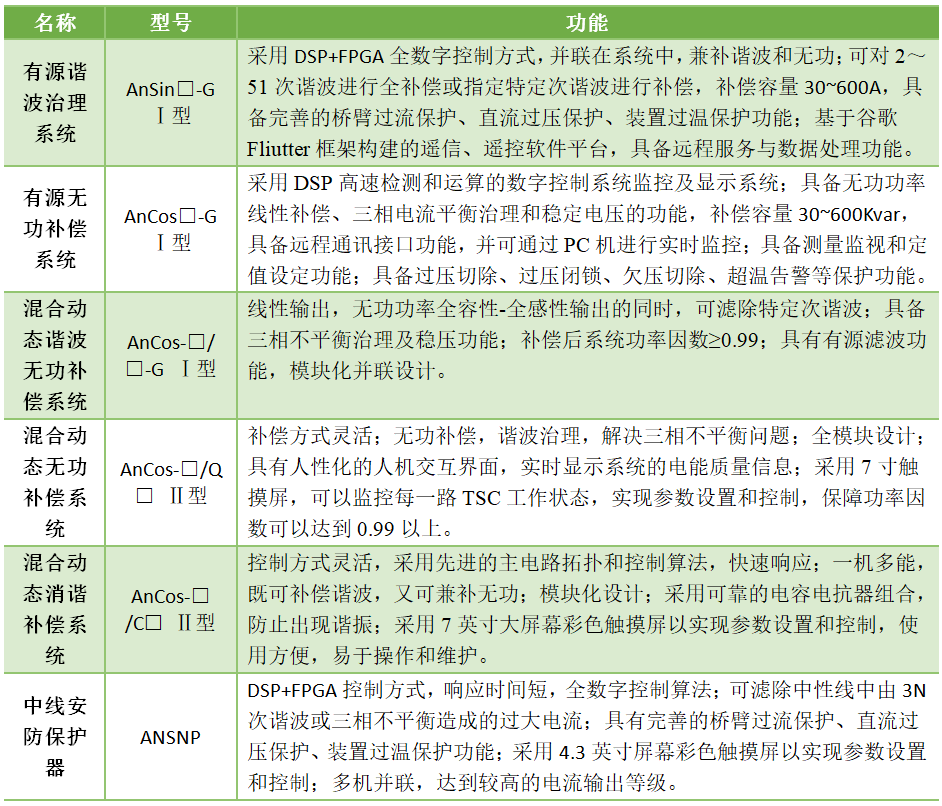

3、配置方案

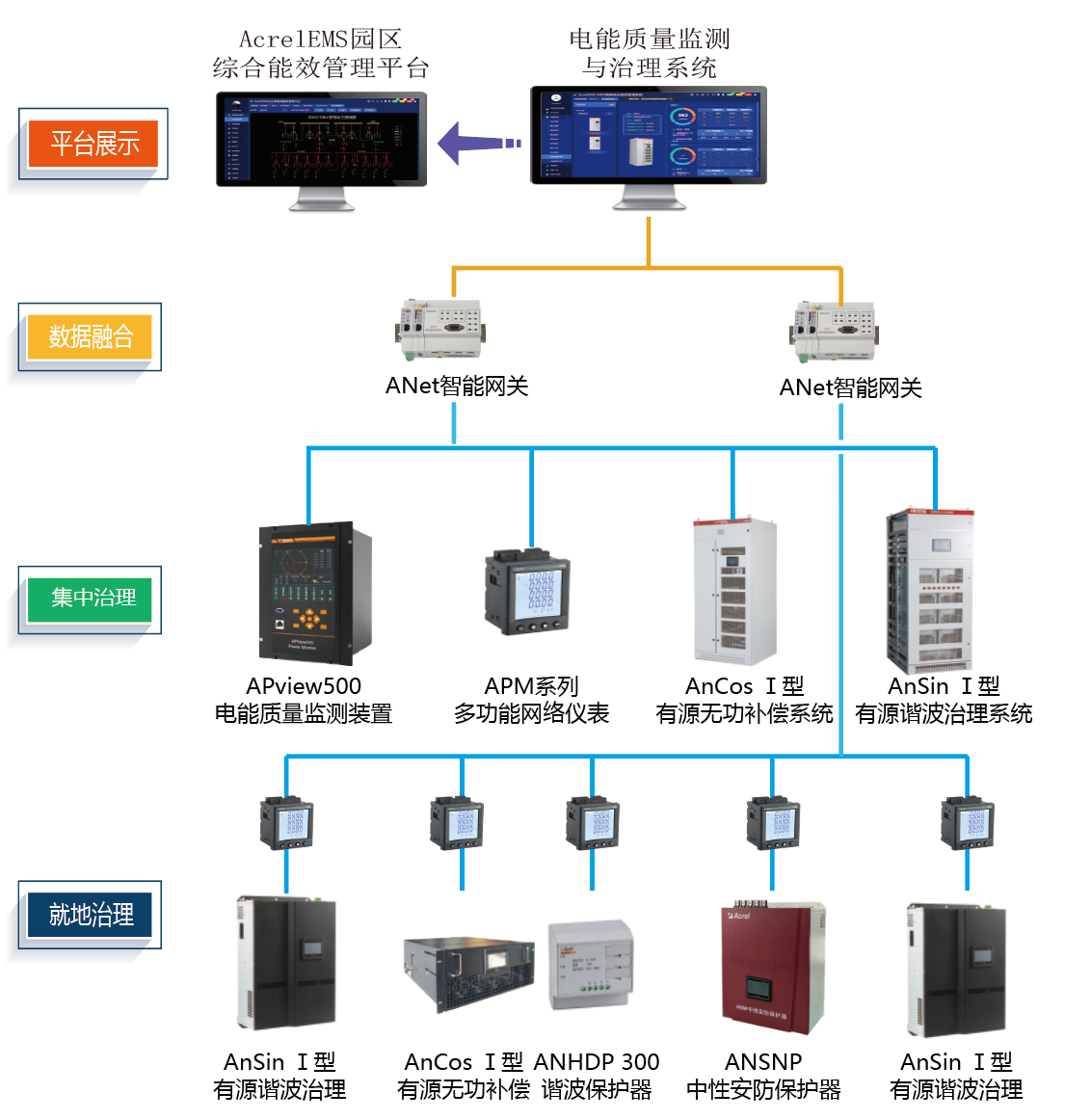

4、典型组网图
5、系统功能
显示有源滤波和无功补偿装置运行情况，包括补偿电流、负荷电流，电网电压，IGBT上下桥臂温度等。
